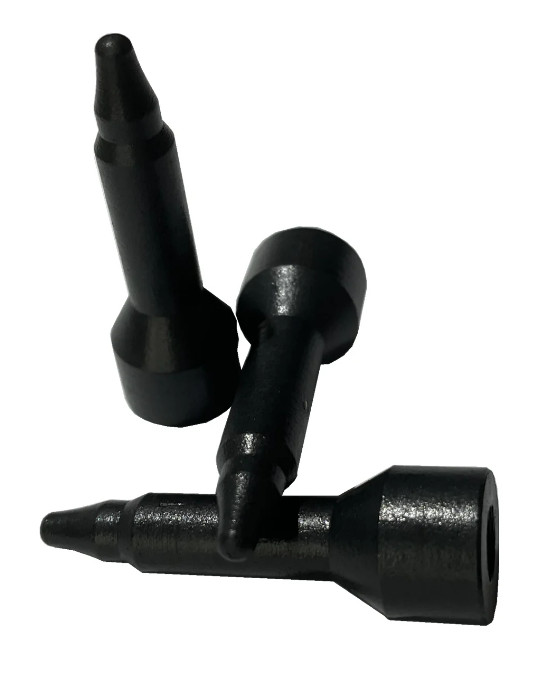

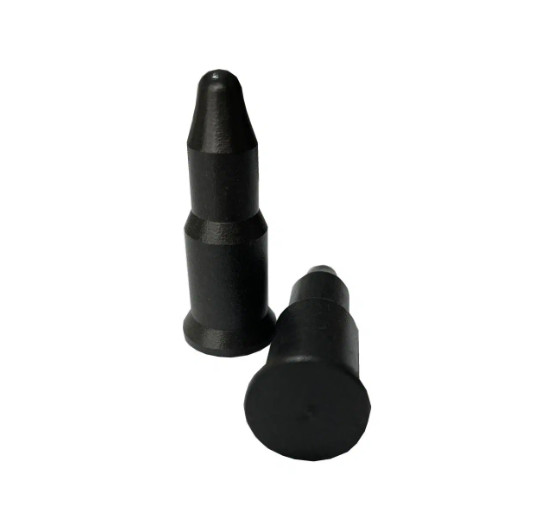

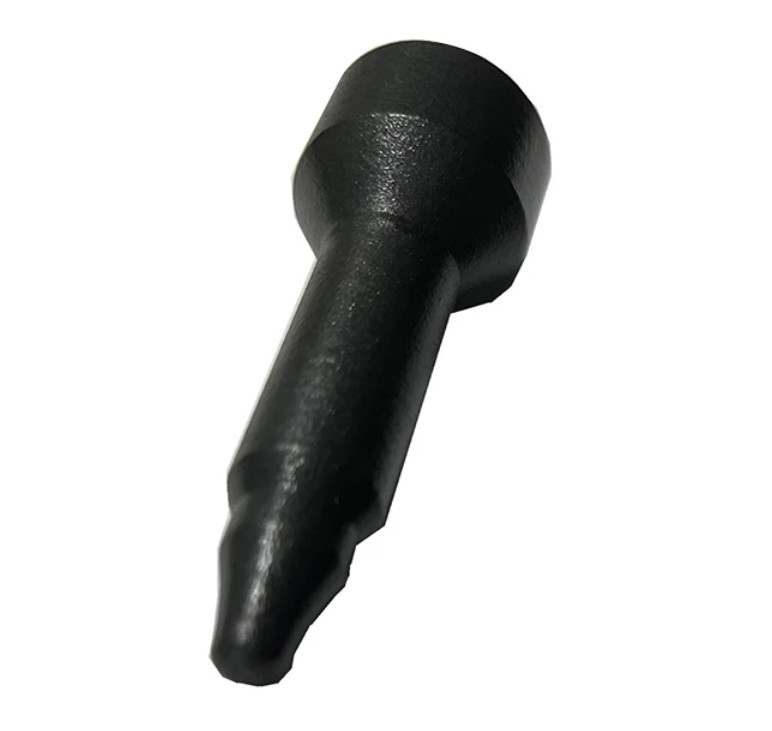

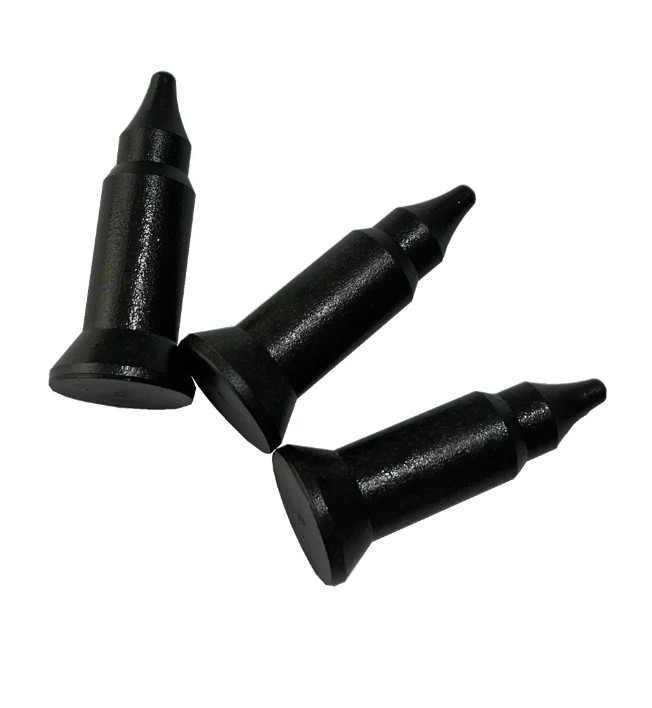

Pins de guidage KCF pour l'isolation et pour le soudage par projection pour l'industrie automobile
1. Des descriptions:
Bloom welding est le fabricant des barres KCF,et nous faisons aussi les broches de guidage KCF. Nous offrons différentes tailles broche de guidage,broche de localisation,bouchon,manche.revêtu de céramiqueNous pouvons non seulement fabriquer la taille standard, mais aussi fabriquer les broches KCF selon vos dessins. Bienvenue à votre enquête.
Nous produisons et fournissons toutes sortes d'accessoires de soudage à résistance, électrode de soudage, pointe d'électrode, pointe de capuchon, support d'électrode, bras d'électrode, adaptateur, roue de soudage, tige droite, tige courbée,Pins de guidage KCF, manche KCF, outil de commode de pointe, testeur de soudage.
2. Propriétés
|
Le code
|
Composition (en %)
|
Résistance à la traction ((N/mm2)
|
Résistance au rendement ((N/mm2)
|
L'allongement ((%)
|
Caractéristiques
|
Application du projet
|
|
Le KCF
|
Cr20,Al3,Fe Bal
|
539
|
392
|
15
|
Résistant aux oxydations
|
Piles de brasage, épingles guide pour soudage par projection
|

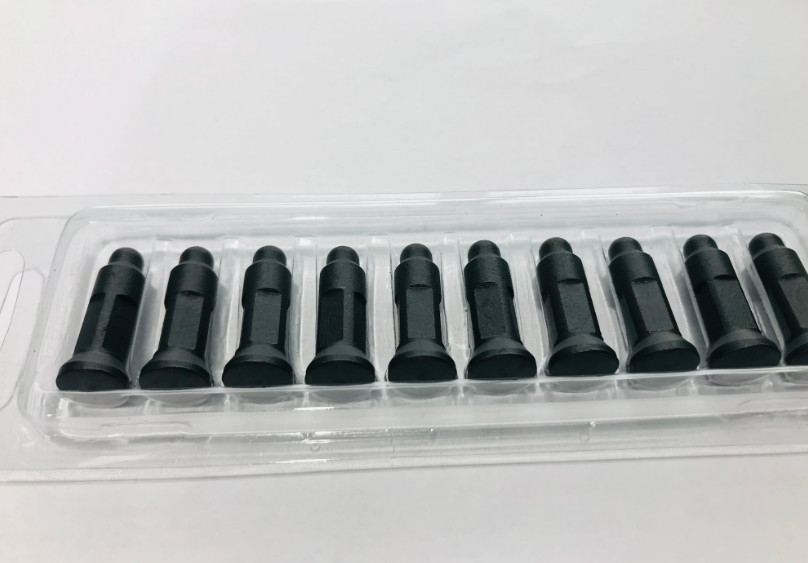

Nous offrons des broches de guidage KCF de différentes tailles et des manches KCF. Les broches KCF standard sont toujours en stock. Nous fournissons également des broches personnalisées selon votre dessin.Avec une excellente performance d'isolation et une longue durée de vie, nos broches de guidage kcf sont directement ou indirectement utilisées dans les usines de soudage automobile GM, VW, TOYOTA, etc.
Spécification technique de la broche de guidage KCF
Matériau des broches: KCF, AL2O3, ZrO2, Si3N4, céramique, acier inoxydable, etc.
Le diamètre des broches KCF: M4, M5, M6, M8, M10, M12...
Application: les broches de guidage KCF sont largement utilisées pour le soudage par projection, le soudage par écrous, le soudage par boutons
Avantages des broches de guidage KCF:
-
Bonnes performances d'isolation
-
Excellente résistance à l'usure
-
Performance antioxydante à haute température
-
Bonne performance de choc thermique
Qu'est-ce que les épingles de guidage KCF?
Le matériau KCF est un matériau métallique spécial.la surface peut générer une couche d'isolation de haute qualité d'une épaisseur de 10 à 32 μmLa couche d'isolation et la matrice d'alliage ont une bonne capacité à se combiner, de sorte que le matériau prend en compte une bonne résistance à l'usure et une résistance élevée à l'isolation.Matériau utilisé dans le traitement mécanique après formation de diverses pièces,après nettoyage et traitement thermique par isolation,usure et antioxydation des trois fonctions du produit.Ce matériau est principalement utilisé dans les équipements de soudage par résistance.
Nous utilisons généralement des broches guidantes en céramique comme broche de positionnement de noix de soudage, mais en raison de la ténacité de la céramique est pauvre, fragile, donc maintenant broche guide KCF au lieu de céramique est de plus en plus populaire.
Le KCF est un matériau métallique spécial, dont les principaux éléments métalliques sont le fer, le chrome, le plomb, le mercure, le PBB, le PBDE, etc.,d'une épaisseur d'environ 0,8 mm,, peut être généré une couche isolante de haute qualité d'épaisseur 8-10u dans la surface, ce matériau peut être transformé en épingle, tuyau et toutes sortes de formes, il est principalement utilisé pour la haute température,isolation protection de l'environnement certaines pièces du produit, comme la soudure de boulons, écrous dans l'industrie automobile.
Les épingles de guidage KCF/Sleeve ne sont pas un revêtement isolant, mais un matériau isolant spécialement traité qui ne se décolore pas.
Il est utilisé dans les applications de soudage par résistance depuis plusieurs décennies. Il a une peau isolée sur sa surface. Toute forme peut être faite rapidement. Nos formes standard sont moins chères dans l'industrie.
Nous utilisons généralement des broches guidantes en céramique comme broche de positionnement de noix de soudage, mais en raison de la ténacité de la céramique est pauvre, fragile, donc maintenant broche guide KCF au lieu de céramique est de plus en plus populaire.
Avantages des broches de guidage KCF:
|
1
|
Bonnes performances d'isolation
|
|
2
|
Excellente résistance à l'usure
|
|
3
|
Performance antioxydante à haute température
|
|
4
|
Bonne performance de choc thermique
|
| D'autres matériaux |
Traditionnellement du nitrure de silicium
- entièrement isolée. |
Le gris, le blanc, le beige, le bleu |
Le coût initial est élevé, mais il durera plus longtemps que n'importe quelle autre broche si les conditions le permettent. |
| Le KCF |
Un alliage spécialement traité avec une peau dure et isolante |
Gris / Noir |
Une épingle bon marché avec une durée de vie raisonnable |
2. Tailles
Code W-PN
|
Taille
|
Le code
|
Taille
|
|
Une
|
B. Pour
|
L
|
C
|
D
|
E
|
Q. Je vous en prie.
|
R
|
|
M4
|
4P
|
4.8
|
12.0
|
29.0
|
6.5
|
5.5
|
7.5
|
2
|
11.0
|
|
M5
|
5P
|
5.8
|
12.0
|
30.0
|
8.5
|
7.5
|
6.5
|
2
|
15.0
|
|
M6
|
6P
|
6.8
|
12.0
|
31.5
|
11.0
|
9.5
|
5.5
|
3
|
23.6
|
|
M8
|
8P
|
8.8
|
12.0
|
31.0
|
12.0
|
10.5
|
4.0
|
3
|
21.7
|
|
M10
|
10P
|
10.8
|
16.0
|
34.5
|
14.0
|
12.0
|
5.5
|
4
|
22.3
|
|
M12
|
12P
|
12.8
|
16.0
|
36.0
|
17.0
|
15.0
|
4.0
|
4
|
27.0
|
Code PN-A
|
Taille
|
Le numéro de câble.
|
Ød
|
ØD
|
Ød1
|
L
|
|
M4
|
PN-A4. Je suis désolé.8
|
4.8
|
12
|
3.1
|
4.0
|
|
M5
|
Le PN-A-5.8
|
5.8
|
4.0
|
5.0
|
|
M6
|
Le PN-A-6.8
|
6.8
|
4.8
|
5.5
|
|
M8
|
Le PN-A-8.8
|
8.8
|
6.6
|
6.0
|
|
M10
|
Je suis PN-A-10.8
|
10.8
|
16
|
8.3
|
8.5
|
|
M12
|
Le PN-A-12.8
|
12.8
|
10.3
|
10.0
|
Le code I-PM
|
Taille des noix
|
Taille
|
|
Une
|
B. Pour
|
C
|
D
|
E
|
F
|
G
|
L
|
Q. Je vous en prie.
|
R
|
|
M4
|
3.2
|
4 à 7
|
10
|
5
|
2.0
|
22
|
4
|
31
|
2.5
|
9.0
|
|
M5
|
4.1
|
5 à 8
|
10
|
6
|
2.5
|
22
|
4
|
32
|
3.0
|
13.3
|
|
M6
|
4.9
|
6 à 10
|
10
|
7
|
2.5
|
22
|
3
|
32
|
3.5
|
15.5
|
|
M8
|
6.6
|
8 à 11
|
12
|
8
|
3.0
|
23
|
3
|
34
|
5.0
|
17.5
|
|
M10
|
8.5
|
10 à 13
|
15
|
10
|
3.5
|
24
|
3
|
37
|
7.0
|
30.5
|
|
Unifier
|
9.7
|
11 à 14
|
16
|
12
|
4.0
|
24
|
3
|
39
|
8.0
|
37.5
|
|
M12
|
10.4
|
12 à 15
|
16
|
12
|
4.0
|
24
|
3
|
39
|
9.0
|
41.0
|
