Pilote Pin Welding Pin Cetering Pin de Kcf Pin Kcf Guide Pin Location Pin Locator Pin Nut Locator
1 . Descriptions :

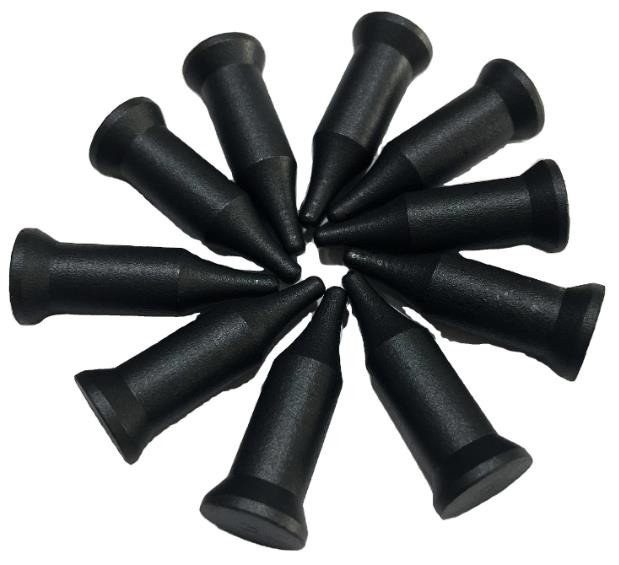

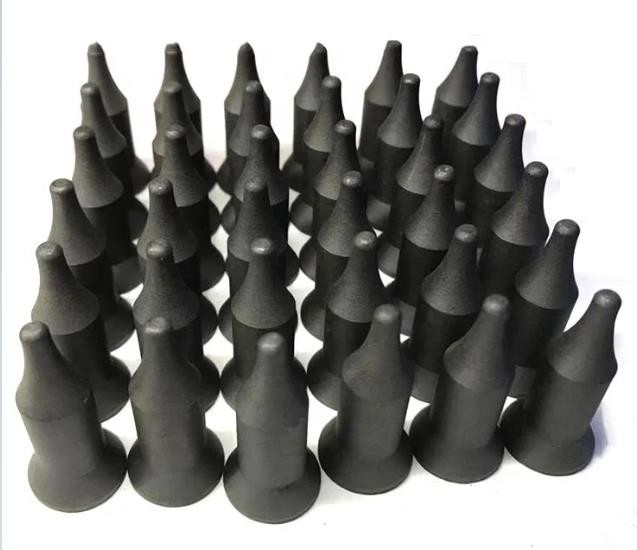

Douille matérielle de guide de fabrication et d'approvisionnement de soudage par résistance de fleur diverse, goujon de positionnement, bagues de KCF, douille de KCF. Notre matériel incluent le matériel d'alliage de KCF, enduit en céramique, la zircone en céramique, le nitrure de silicium etc. en céramique. Pour répondre aux exigences des différents clients. La taille standard M4, M5, M6, M8, M10, douille du kcf M12,7/16 sont toujours en stock. Des spécifications spécifiques peuvent être adaptées aux besoins du client selon votre dessin. Faites bon accueil à votre enquête ! La goupille de guide de KCF (goupille d'emplacement) est un genre de goupilles de guide de soudure isolées faites à partir du matériel spécial d'alliage de KCF. Elle a une surface isolée spéciale et cette surface isolée est un film s'élevant de l'intérieur bas d'alliage, pas un revêtement d'isolation externe. Des goupilles de guide de KCF (goupilles d'emplacement) avaient été utilisées pour que des écrous filetés ou non filetés de localiser éliminent courber ou courant électrique puissant ont fileté des dommages, protégeant le filet de vis pendant le procédé de soudage par résistance.
La goupille de repère peut être fournie dans différents matériaux : en céramique, KCF et acier inoxydable. KCF est un alliage soumis à un traitement thermique spécial avec une peau dure et isolante qui dure beaucoup plus long qu'en céramique cependant avec un prix initial plus élevé. Senwang offre une gamme des conceptions standard tandis que les conceptions spéciales peuvent également être sur commande.
Nous utilisons généralement les goupilles de guide en céramique comme écrou de soudure plaçant la goupille, mais en raison de la dureté de la céramique est pauvre, fragile, tellement maintenant la goupille de guide de KCF au lieu d'en céramique est de plus en plus populaire.
2 . Guide Pin Technical Specification de KCF
Pin Material : Acier inoxydable etc. de KCF, d'AL2O3, de ZrO2, de Si3N4, en céramique.
KCF goupille le diamètre : M4, M5, M6, M8, M10, M12…

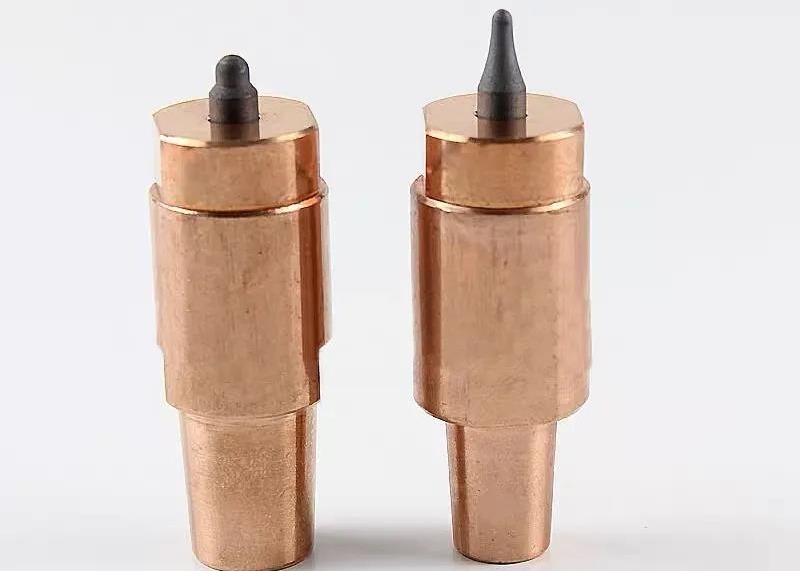

Application : Les goupilles de guide de KCF sont très utilisées sur la soudure de projection, soudure d'écrou, soudage des goujons
3 . Avantages :
▲force à hautes températures
▲résistance supérieure de choc thermique
▲excellente résistance à l'usure
▲fatigue et résistance au fluage mécaniques
▲Excellente propriété de non-mouillage avec la bonne résistance à l'oxydation
▲Il est commode de traiter la forme de tige, et la période sera plus courte

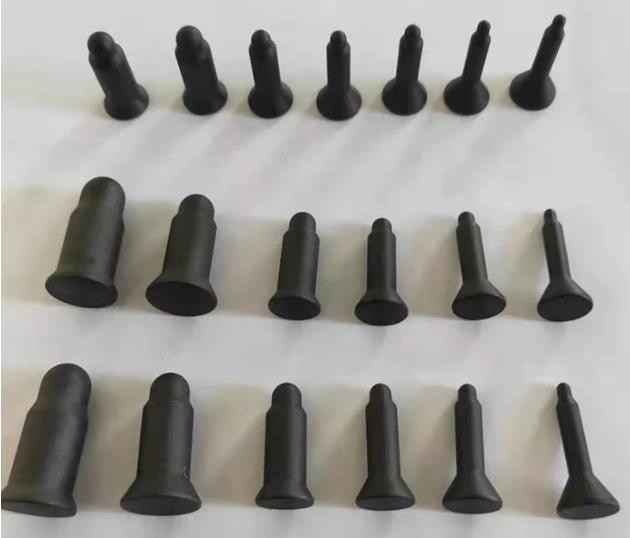

4 . Goupille standard de KCF
| |
|
B |
C |
D |
E |
F |
G |
L |
Q |
R |
| KCF-M4- (B) |
3,2 |
4~7 |
10 |
5 |
2 |
22 |
4 |
31 |
2,5 |
9 |
| KCF-M5- (B) |
4,1 |
5~8 |
10 |
6 |
2,5 |
22 |
4 |
32 |
3 |
13,3 |
| KCF-M6- (B) |
4,9 |
6~9 |
10 |
7 |
2,5 |
22 |
3 |
32 |
3,5 |
15,5 |
| KCF-M8- (B) |
6,8 |
8~11 |
12 |
8 |
3 |
23 |
3 |
34 |
5 |
17,5 |
| KCF-M10- (B) |
8,5 |
10~13 |
15 |
10 |
3,5 |
24 |
3 |
37 |
7 |
30,5 |
| KCF-M7/16- (B) |
9,7 |
11~14 |
16 |
12 |
4 |
24 |
3 |
39 |
8 |
37,5 |
| KCF-12- (B) |
10,4 |
12~15 |
16 |
12 |
4 |
24 |
3 |
39 |
9 |
41 |

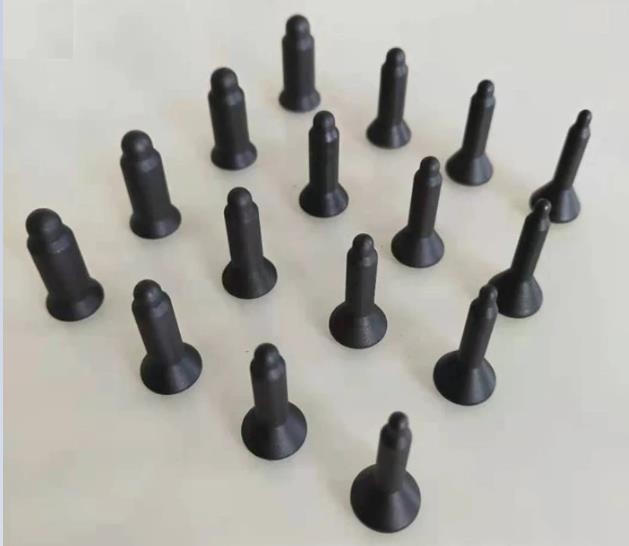

5 . Plus d'images
