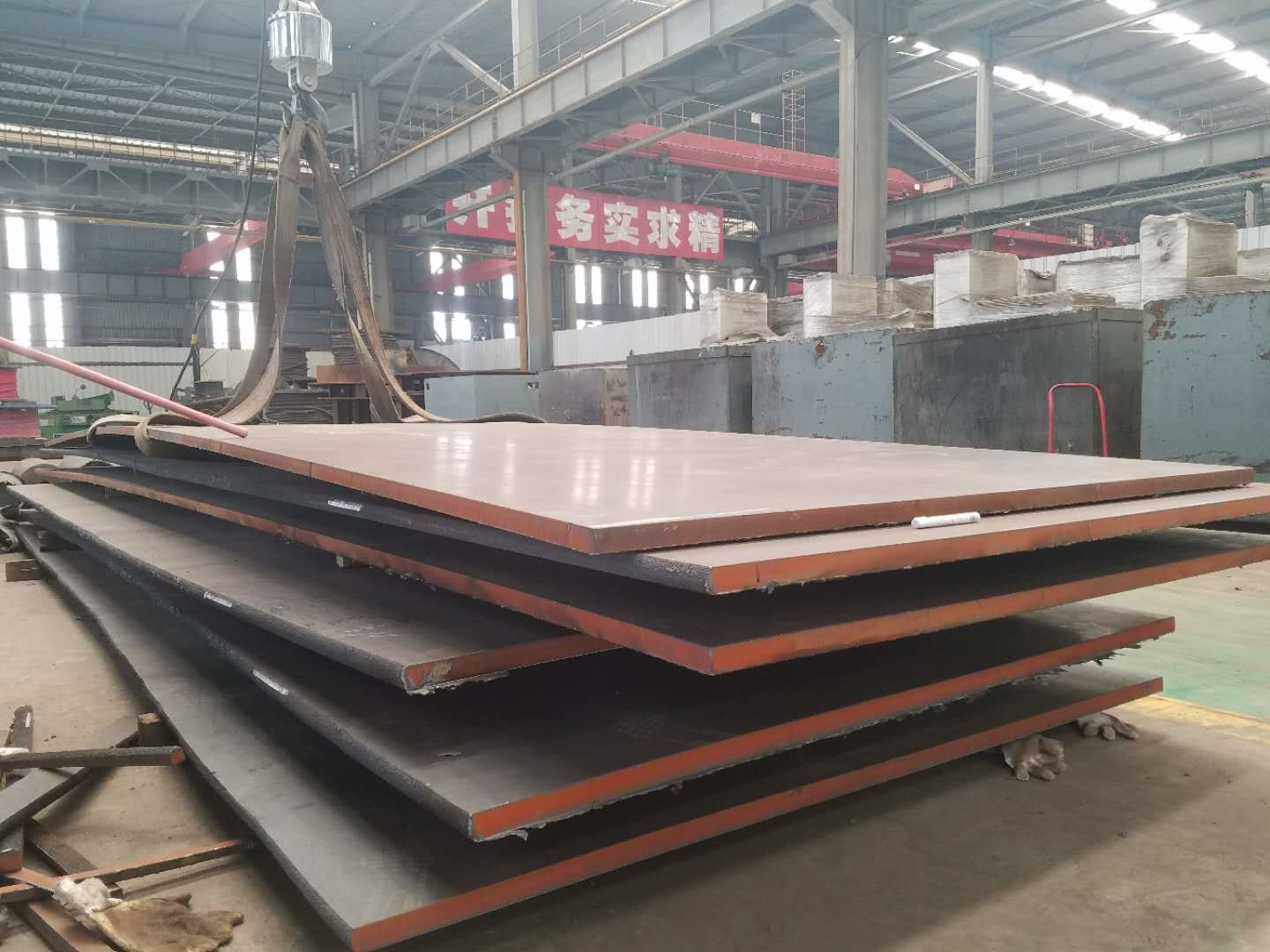

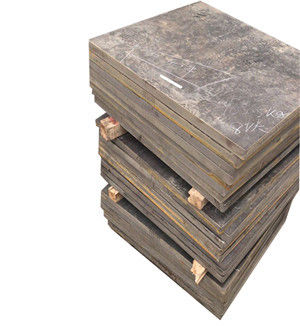

Feuille de plat d'alliage de nickel de l'Invar 36 pour l'industrie par radio

Feuille de l'Invar 36 du plat 4J36 d'Invar d'alliage de nickel

1 . Description :

l'alliage 4J36 s'appelle également l'alliage d'INVAR. Le point de curie de l'alliage est au sujet de 230℃. Au-dessous de cette température, l'alliage est ferromagnétique et a un coefficient très bas d'expansion. Au-dessus de cette température, l'alliage est non magnétique. , Les augmentations de coefficient d'expansion. L'alliage est principalement employé pour fabriquer des composants avec des dimensions approximativement constantes dans la marge des changements de température, et est très utilisé dans l'industrie par radio, des instruments de précision, des mètres et d'autres industries.

4J36 peut être soudé par la soudure oxyacétylénique, la soudure à l'arc électrique, le soudage électrique et la soudure d'atome d'hydrogène. Puisque le coefficient d'expansion est lié à la composition chimique de l'alliage, la composition en alliage devrait être autant que possible due évité à la soudure. Par conséquent, il est le meilleur d'employer la soudure à l'arc électrique d'argon. Le métal de remplissage pour souder devrait de préférence contenir 0,5% à 1,5% du titane pour réduire souder les pores et la fente.

2. procédé de traitement thermique

Recuit de détente	La chaleur à 530~550℃, gardent pour 1~2 que le H. se refroidissent dans le four
recuit	Le chauffage à 830~880℃, continuent à se tenir pour le refroidissement mn du four 30
Stabilisation	(1) la chaleur 830 au ℃ dans une atmosphère protectrice, prise pour 20min. | 1h, éteignent (2) l'humeur
Précautions	(1) l'alliage ne peut pas être durci par traitement thermique la préparation de surface (de 2) peut être sablée, polie et marinée





3 . Catégorie d'approvisionnement

Type	Taille
Fil	D= 0.1~8mm
Bande	W= 5~250mm	T= 0.1mm
Aluminium	W= 10~100mm	T= 0.01~0.1
Barre	Dia= 8~100mm	L= 50~1000





4. 4J36 composition chimique, %

Ni	35~37	Fe	BAL.	Co	-	SI	≤0.3
MOIS	-	Cu	-	Cr	-	Manganèse	0.2~0.6
C	≤0.05	P	≤0.02	S	≤0.02





5 . coefficient 4J36 d'expansion

θ/℃	α1/10-6℃-1	θ/℃	α1/10-6℃-1
20~-60	1,8	20~250	3,6
20~-40	1,8	20~300	5,2
20~-20	1,6	20~350	6,5
20~-0	1,6	20~400	7,8
20~50	1,1	20~450	8,9
20~100	1,4	20~500	9,7
20~150	1,9	20~550	10,4
20~200	2,5	20~600	11,0
